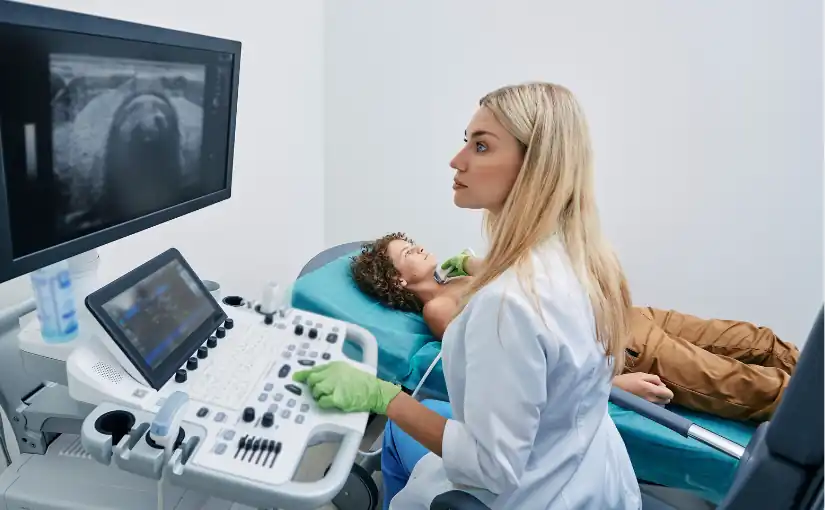

Cómo funciona un ecógrafo: Origen, proceso y aplicación clínica

En la actualidad, el ecógrafo se ha consolidado como una herramienta fundamental en el área de diagnóstico por imágenes. Este dispositivo utiliza la tecnología de ultrasonido para obtener imágenes precisas y en tiempo real de las estructuras internas del cuerpo humano, facilitando la evaluación de órganos, tejidos y vasos sanguíneos sin necesidad de procedimientos invasivos.

La capacidad del ecógrafo para ofrecer información detallada, segura y rápida ha revolucionado la práctica clínica. El empleo de este equipo médico permite que los profesionales de la salud puedan detectar y monitorizar una amplia variedad de patologías de manera precoz y eficaz. Además, su versatilidad y portabilidad ha ampliado su uso a múltiples especialidades médicas.

El uso del ecógrafo se emplea para realizar ecografías con el objetivo de analizar los órganos y tejidos de forma interna. Se trata de una de las técnicas médicas más utilizadas, ya que destaca por ser un método rápido, eficaz y no invasivo. Se utiliza, principalmente, para detectar enfermedades y anomalías, monitorizar la salud de los pacientes, estudiar el desarrollo y crecimiento del bebé durante el embarazo, así como para guiar ciertos procedimientos médicos.

A diferencia de otras técnicas de imagen, como los rayos X o la Tomografía Axial Computarizada (TAC), el ultrasonido no utiliza radiación ionizante, lo que lo convierte en una técnica más segura. Además, su portabilidad y facilidad de uso ha permitido su integración en consultas, urgencias y unidades de cuidados intensivos, facilitando la toma de decisiones clínicas en tiempo real y mejorando la atención al paciente.

En el siguiente artículo, analizamos el origen de este equipo médico hasta la actualidad, cómo funciona un ecógrafo, así como sus aplicaciones en la práctica clínica.

Origen del ecógrafo: Desde sus inicios hasta la actualidad

El desarrollo del ecógrafo está estrechamente ligado al desarrollo de la tecnología del ultrasonido y su aplicación en el ámbito médico.

Primeros estudios: Descubrimiento del efecto piezoeléctrico

Los primeros estudios sobre ondas ultrasónicas datan de finales del siglo XIX, cuando los físicos franceses Pierre y Jacques Curie descubrieron en 1880 el efecto piezoeléctrico. Este fenómeno físico consiste en la capacidad de ciertos materiales, como el cuarzo y algunos cristales cerámicos, para generar una carga eléctrica cuando se someten a una presión mecánica.

La importancia del efecto piezoeléctrico en la ecografía es fundamental, ya que constituye la base del funcionamiento del transductor o sonda del ecógrafo. En la práctica, los cristales piezoeléctricos ubicados en el transductor convierten las señales eléctricas en vibraciones ultrasónicas (ondas de ultrasonido), que se transmiten al cuerpo del paciente. Mediante el efecto piezoeléctrico, estos ecos se transforman en señales eléctricas que el ecógrafo procesa para generar imágenes en tiempo real.

Desarrollo del primer ecógrafo: Del efecto piezoeléctrico y los ultrasonidos al campo médico

Tras el descubrimiento del efecto piezoeléctrico, el fenómeno se aplicó de forma inicial en campos industriales y militares, especialmente en el desarrollo de dispositivos de sonar para la detección submarina durante la Primera y la Segunda Guerra Mundial.

Sin embargo, el potencial de los ultrasonidos y el efecto piezoeléctrico para generar y recibir ondas acústicas no pasó desapercibido para la comunidad científica y médica. La adaptación de esta tecnología al ámbito médico comenzó a mediados del siglo XX. El médico escocés Ian Donald, junto con el ingeniero Tom Brown, fueron los investigadores pioneros que comenzaron a aplicar el efecto piezoeléctrico en la exploración clínica, asentando las bases de la ecografía médica.

Concretamente, fue en la década de 1950, cuando los investigadores desarrollaron el primer prototipo de ecógrafo clínico. Inicialmente, el ecógrafo se empleó en la obstetricia para la visualización del feto y la detección de patologías durante el embarazo, lo que supuso una revolución en el seguimiento prenatal.

De los años 60 y 70 hasta la actualidad: Avances en la ecografía

Durante los años 60 y 70, la tecnología del ultrasonido experimentó avances significativos. Se pasó de imágenes estáticas a ecografías en tiempo real, lo que permitió observar el movimiento de órganos y estructuras internas. Posteriormente, la incorporación del efecto Doppler posibilitó el estudio del flujo sanguíneo y la evaluación vascular, ampliando aún más las aplicaciones clínicas del ecógrafo.

En las últimas décadas, el desarrollo de la tecnología y la informática ha posibilitado la aparición de ecógrafos más compactos, portátiles y con una mayor resolución de imagen. Actualmente, el ecógrafo es una herramienta segura, eficaz y versátil que se utiliza en una amplia variedad de especialidades, desde la medicina de urgencias hasta la cardiología, la ginecología y la medicina interna. Por ello, se ha convertido en un equipo médico indispensable en la práctica médica.

Los ecógrafos de última generación: Innovación, tecnología e inteligencia artificial

En los últimos años, la tecnología ha avanzado mucho en el campo de la medicina. Los ecógrafos de última generación ofrecen imágenes en tecnología 3D, 4D y 5D, por lo que permiten visualizar el interior del cuerpo humano en movimiento y en tiempo real.

Una de las innovaciones más recientes son los ecógrafos que incorporan sistemas de procesamiento digital que aplican la inteligencia artificial en el análisis de imágenes médicas. El empleo de un software IA en equipos de ecografía proporciona una mayor rapidez, eficiencia, seguridad y precisión diagnóstica, proporcionando un análisis avanzado y detallado que mejora la toma de decisiones clínicas.

En este ámbito, destaca el uso de ecógrafos de última generación para visualizar el feto en tiempo real. Se conoce como ecografía emocional y permite que los padres puedan conocer al bebé antes de que nazca. Este tipo de ecografía combinan la tecnología 3D, que proporciona imágenes tridimensionales, con la tecnología 4D y 5D, que incorporan el movimiento en tiempo real con una elevada nitidez y calidad de imágenes. Con ello, se pueden ver los principales movimientos del bebé. Desde cómo bosteza, abre los ojos y se mueve hasta cómo cambia de posición.

Cómo funciona un ecógrafo: Procedimiento paso a paso

Los ecógrafos son una herramienta esencial en la práctica médica. Comprender su funcionamiento y el flujo de trabajo durante una ecografía es fundamental para garantizar la calidad diagnóstica y la seguridad del paciente. A continuación, abordamos cómo funciona un ecógrafo y el procedimiento que se realiza paso a paso:

1. Preparación del paciente y aplicación del gel conductor

En primer lugar, se indica al paciente la posición en la que se debe colocar según la zona a explorar y el tipo de diagnóstico a realizar. Antes de iniciar la exploración, se aplica el gel conductor sobre la piel del paciente. Tiene la función de eliminar el aire que se genera entre la piel del área a examinar y el transductor o sonda de ecógrafo, facilitando la transmisión de las ondas ultrasónicas.

2. Selección del tipo de transductor

Uno de los principales componentes del ecógrafo es el transductor o sonda. Existen diferentes tipos de transductores, cada uno está diseñado para explorar distintas regiones y profundidades. Mientras que los transductores lineales se emplean para estudios vasculares y superficiales, los modelos convexos son útiles para exploraciones abdominales profundas.

Por tanto, el profesional médico se encargará de selecciona el tipo de transductor adecuado, conectarlo al equipo y verificar su correcto funcionamiento antes de iniciar el estudio.

3. Emisión y recepción de ultrasonidos

Una vez preparado el transductor, el operador lo coloca sobre la zona cubierta con gel. El transductor emite ondas de ultrasonido de alta frecuencia que penetran en los tejidos internos del paciente. Cuando estas ondas atraviesan el cuerpo y se reflejan en las interfaces de los diferentes tejidos y órganos, las ondas reflejadas, denominadas ecos, regresan al transductor.

4. Captación de los ecos

El transductor actúa también como receptor, detectando las ondas reflejadas (ecos) que se generan desde las distintas estructuras internas. Estos ecos contienen información sobre la localización y las características de los tejidos atravesados, lo que permite analizar el estado y el funcionamiento de los diferentes órganos.

5. Procesamiento de la imagen

Los ecos captados por el transductor se convierten en señales eléctricas, que son procesadas por la consola del ecógrafo mediante diferentes algoritmos. El resultado es la generación de imágenes bidimensionales o tridimensionales en tiempo real que se visualizan en la pantalla del equipo.

Mediante el análisis de imágenes médicas, el operador puede observar la anatomía y el movimiento de los órganos y estructuras internas. A su vez, con el empleo del modo Doppler, se puede estudiar el flujo sanguíneo de los tejidos.

6. Exploración sistemática

El profesional realiza un barrido metódico moviendo el transductor sobre la zona de interés a analizar, obteniendo diferentes cortes (longitudinales, transversales, oblicuos) para examinar completamente los órganos y estructuras. Esta exploración sistemática es clave para obtener un diagnóstico completo y detallado, no omitir hallazgos relevantes y poder documentar adecuadamente los resultados.

7. Ajuste de parámetros de imagen

Durante la exploración, el operador puede ajustar diversos parámetros: desde la ganancia (brillo), la profundidad y el enfoque hasta el modo de visualización (2D, 3D, Doppler). De este modo, se podrá optimizar la calidad de imagen y adaptarla a las características anatómicas del paciente.

8. Interpretación de las imágenes médicas

Tras la realización de la exploración, el médico se encarga de analizar las imágenes obtenidas en tiempo real, identificar posibles alteraciones y realizar capturas estáticas o grabaciones de secuencias relevantes. Mediante estos registros, se podrá documentar de forma completa el informe final, que servirá de base para el diagnóstico y la toma de decisiones clínicas.

9. Finalización y limpieza

Al concluir el estudio, el operador retira el gel de la piel del paciente. Posteriormente, se debe seguir un protocolo de desinfección y limpieza del equipo utilizado, tanto el transductor como la superficie de contacto entre cada paciente.

Este proceso estructurado permite que la ecografía sea una técnica rápida, segura, no invasiva y muy versátil, facilitando la evaluación precisa de múltiples órganos y patologías en la práctica clínica diaria.

Principales aplicaciones clínicas del ecógrafo

El uso del ecógrafo abarca prácticamente todas las especialidades médicas. Entre las principales aplicaciones clínicas destacan las siguientes áreas:

Obstetricia y ginecología

La ecografía es fundamental en el seguimiento del embarazo, permitiendo evaluar el desarrollo fetal, la localización y viabilidad del embarazo, la detección de anomalías congénitas y el control de complicaciones obstétricas. También se utiliza para el estudio de patologías ginecológicas, como quistes ováricos, miomas uterinos o alteraciones endometriales.

Cardiología

El ecocardiograma es una técnica esencial para la valoración de la anatomía y función cardíaca, permitiendo diagnosticar enfermedades valvulares, miocardiopatías, insuficiencia cardíaca, cardiopatías congénitas y evaluar el flujo sanguíneo mediante el modo Doppler.

Medicina interna y gastroenterología

La ecografía abdominal permite examinar órganos como el hígado, la vesícula biliar, el páncreas, los riñones, el bazo y la vejiga. Por tanto, tiene un papel clave en el diagnóstico de masas, quistes, cálculos, inflamaciones y otras patologías. También se utiliza en la valoración de ascitis y en el control de procedimientos intervencionistas.

Exploración vascular

Mediante la ecografía Doppler, se evalúa el flujo sanguíneo en arterias y venas, por lo que se utiliza en el diagnóstico de trombosis venosa profunda, insuficiencia venosa, estenosis arteriales, aneurismas y otras enfermedades vasculares.

Músculo-esquelético

Permite estudiar músculos, tendones, ligamentos, articulaciones y partes blandas, facilitando el diagnóstico de lesiones deportivas, desgarros, tendinitis, bursitis, hemorragias y masas subcutáneas.

Urología

Se utiliza para valorar la próstata, la vejiga, los testículos y los riñones, siendo útil en el diagnóstico de hiperplasia prostática, litiasis, tumores y otras alteraciones urológicas.

Pediatría

La ecografía es especialmente útil en el estudio de patologías pediátricas, como la displasia de cadera, hidrocefalia, malformaciones renales y alteraciones abdominales en recién nacidos y lactantes.

Guía en procedimientos intervencionistas

El ecógrafo facilita la realización de biopsias, drenajes, punciones, colocación de catéteres y otras intervenciones, aumentando la seguridad y la precisión del procedimiento.

Medicina de urgencias y cuidado intensivos

Su rapidez y portabilidad permiten el diagnóstico inmediato de patologías graves como derrames pleurales, hemoperitoneo, neumotórax, taponamiento cardíaco y la evaluación rápida en pacientes politraumatizados (ecografía FAST).

Conclusión

El ecógrafo se ha consolidado como una herramienta esencial en la práctica clínica, ya que ofrece un análisis médico preciso, eficaz, seguro y en tiempo real sobre los diferentes órganos y tejidos internos. Su carácter no invasivo, la ausencia de radiación ionizante y su versatilidad para adaptarse a múltiples especialidades lo convierten en un recurso indispensable tanto en la evaluación inicial como en el seguimiento de numerosas patologías.

Su portabilidad y rapidez facilitan la toma de decisiones clínicas en distintos entornos, desde la consulta ambulatoria hasta situaciones de urgencia. Desde sus orígenes hasta la actualidad, el uso ecógrafo ha revolucionado la práctica médica, mejorando la calidad de la atención sanitaria y contribuyendo de manera decisiva a un diagnóstico temprano, preciso y seguro para los pacientes.
