DRGEM GXR-SD Series | Sistema Rayos X digital
Descubre la serie GXR-SD de DRGEM en 4D Médica: la solución integral para tus necesidades de radiografía digital, diseñada para ofrecer imágenes de alta calidad con dosis reducidas, mejorando tu flujo de trabajo y la eficiencia clínica.

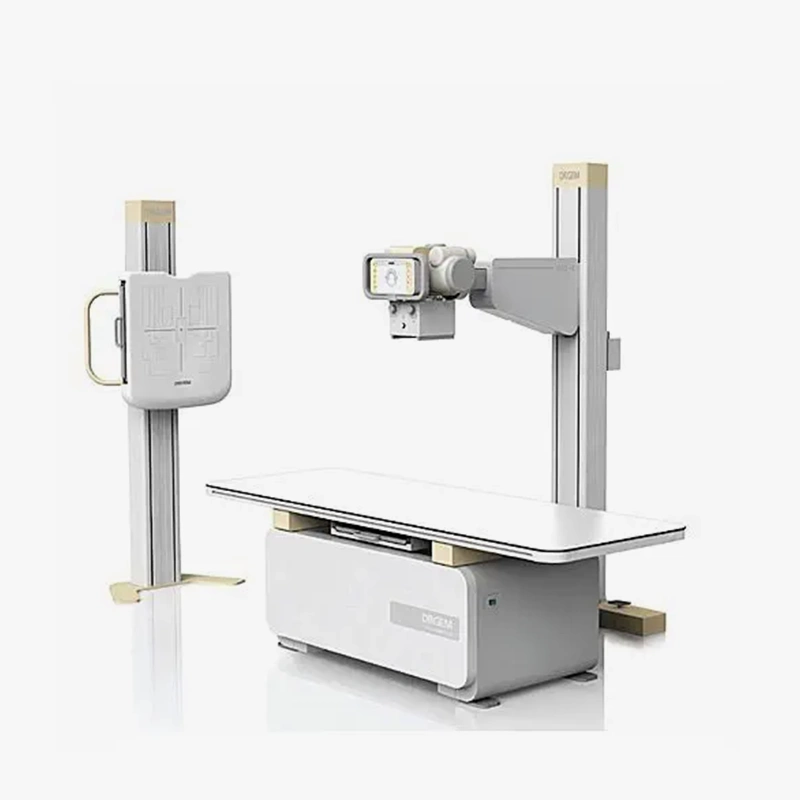

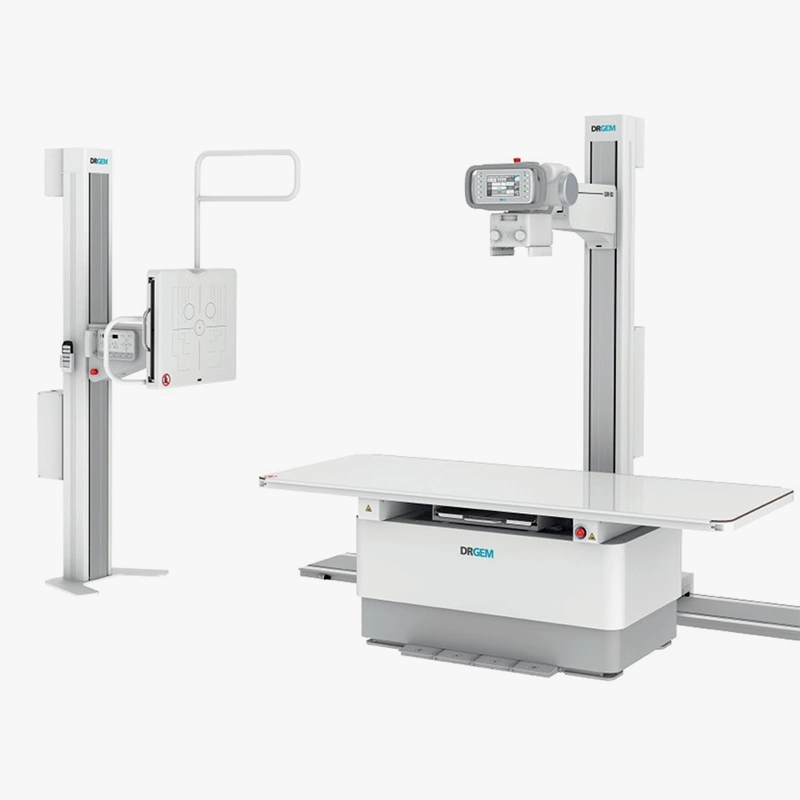

La serie GXR-SD de DRGEM representa la vanguardia en sistemas de radiografía diagnóstica digital, proporcionando imágenes digitales de calidad superior con una dosis optimizada para el paciente. Estos sistemas ofrecen soluciones digitales completas que se adaptan a todas las necesidades radiográficas, integrando el avanzado sistema de imagen digital ACQUIDR con detectores planos digitales fijos o portátiles. Equipados con generadores de rayos X de alta frecuencia, reconocidos mundialmente por su excepcional rendimiento, durabilidad y estabilidad, los sistemas GXR-SD garantizan una operatividad fiable y constante.
Con una amplia variedad de estativos de tubo, mesas de paciente y buckies murales configurables según los requisitos específicos del usuario, la serie GXR-SD está diseñada para optimizar el flujo de trabajo, aumentar el rendimiento de exámenes y potenciar la eficiencia de cualquier departamento de radiología.
Este avanzado sistema incorpora un generador de alta frecuencia que garantiza una salida de kV consistente y con mínima ondulación. Esto se traduce directamente en una calidad de imagen superior y una precisión diagnóstica optimizada, permitiéndote tomar decisiones clínicas con mayor confianza.
Pensando en la fiabilidad y la continuidad operativa, el GXR-SD cuenta con calibración mA/kV totalmente automatizada, un sofisticado sistema de autodiagnóstico y monitorización en tiempo real. Estas características inteligentes trabajan en conjunto para maximizar la fiabilidad del equipo y minimizar cualquier posible tiempo de inactividad, asegurando que tu servicio esté siempre operativo.
Optimiza tu flujo de trabajo y personaliza tus procedimientos con facilidad:
- Utilidad APR Avanzada: Crea y personaliza protocolos anatómicos, ajustando los parámetros de exposición a tus necesidades específicas para un flujo de trabajo ágil y eficiente.
- Posicionamiento semiautomático inteligente: Simplifica los exámenes de imagenología de larga distancia, ya que el sistema rastrea automáticamente el tubo hasta el receptor, tanto en la mesa como en el soporte de pared.
- Versatilidad ergonómica: El soporte de pared inclinable, con capacidad de angulación de hasta 90 grados y controles accesibles desde ambos lados, se adapta perfectamente a las limitaciones de cualquier sala de examen y a las preferencias del usuario.
La integración es una piedra angular del GXR-SD. Se conecta de manera fluida con sistemas DR y detectores de pantalla plana a través de una intuitiva consola táctil, siendo compatible con AEC (Control automático de exposición) e imágenes radiográficas directas. Su diseño inherentemente flexible permite múltiples configuraciones de receptores de imagen y Bucky, asegurando una amplia compatibilidad clínica y la capacidad de adaptarse a tus necesidades específicas.
Además, la robustez y seguridad del sistema están garantizadas mediante funciones de protección contra sobrecarga del tubo y protección térmica, que no solo mejoran la estabilidad y durabilidad del equipo, sino también su eficiencia general.
El GXR-SD de DRGEM es la elección inteligente para los profesionales que buscan un rendimiento diagnóstico excepcional, fiabilidad a largo plazo y un flujo de trabajo optimizado.
- Calidad de imagen superior: Obtén imágenes radiográficas digitales de alta definición con dosis reducidas, gracias a su avanzado procesamiento de imagen.
- Software de imagen avanzado (ACQUIDR): Interfaz de usuario intuitiva y fácil de operar. El procesamiento digital de imágenes basado en vistas anatómicas optimiza y mejora automáticamente la calidad de la imagen capturada para la anatomía seleccionada.
- Flujo de trabajo eficiente: Funciones como el almacenamiento e impresión automática de imágenes y la conectividad DICOM 3.0 (Worklist, Print, Store, Query) agilizan los exámenes y la integración con cualquier PACS o RIS.
- Función de Stitching Automático: Realiza imágenes de columna completa (Full Spine) y extremidades largas con la función de stitching automático mediante el método de inclinación de la fuente, proporcionando imágenes panorámicas de alta precisión.
- Alta fiabilidad y durabilidad: Generadores de alta frecuencia reconocidos por su rendimiento y estabilidad a largo plazo.
- Configurabilidad total: Amplia gama de componentes como estativos de tubo (de suelo, de techo), mesas de paciente (fijas, elevables 4 o 6 vías) y buckies murales (manuales, automáticos) para adaptarse a cualquier entorno clínico y presupuesto.
- Versatilidad de detectores: Opciones de detectores planos digitales fijos o portátiles (inalámbricos), disponibles en tamaños de 17×17 o 17×14 pulgadas y con centellador de DRZ o CsI.
La serie GXR-SD ofrece una amplia gama de configuraciones para satisfacer diversas necesidades clínicas y presupuestarias. Las especificaciones varían según el modelo y la configuración seleccionada:
- Modelos de generador: GXR-32, GXR-40, GXR-52, GXR-68, GXR-82, GXR-U32, GXR-U40, GXR-C32, GXR-C40, GXR-C52.
- Potencia de salida del generador: Desde 32kW hasta 82kW, según el modelo.
- Voltaje del tubo: Típicamente 40-125kV (opcional hasta 150kV en algunos modelos) o 40-150kV para la serie U.
- Corriente del tubo: Rangos amplios, desde 10mA hasta 1000mA, dependiendo de la potencia del generador.
- Rango de mAs: Generalmente 0.1 a 500mAs (opcional hasta 1000mAs en algunos sistemas).
- Detectores planos digitales:
- Tecnología: CsI (Yoduro de Cesio) o DRZ (Gadolinio).
- Tamaños comunes: 17×17 pulgadas o 17×14 pulgadas.
- Configuración: Sistemas con 1 detector (inalámbrico) o 2 detectores (fijos, o combinación fijo e inalámbrico).
- Tubos de rayos X: Diversas opciones con tamaños de punto focal (ej. 0.6/1.2mm, 1.0/2.0mm) y capacidad de disipación de calor anódica (hasta 600kHU).
- Linealidad y reproducibilidad: Excelentes coeficientes de variación y linealidad para asegurar exposiciones consistentes y precisas.
| Característica | GXR-32SD | GXR-40SD | GXR-52SD | GXR-68SD | GXR-82SD | GXR-U32SD | GXR-U40SD | GXR-C32SD | GXR-C40SD | GXR-C52SD |
|---|---|---|---|---|---|---|---|---|---|---|
| Potencia de Salida | 32kW | 40kW | 52kW | 68kW | 82kW | 32kW | 40kW | 32kW | 40kW | 52kW |
| Modelo Generador | GXR-32 | GXR-40 | GXR-52 | GXR-68 | GXR-82 | GXR-U32 | GXR-U40 | GXR-C32 | GXR-C40 | GXR-C52 |
| Línea Nominal, Fase | 220-230VAC, 1Ø o 380/400/480VAC, 3Ø | 380/400/480VAC, 3Ø | 110-120/220-230VAC, 1Ø (3kVA) / 100-240VAC, 1Ø (1kVA) | |||||||
| Rango de Voltaje de Línea | ±10% (Frecuencia 50*/60Hz) *Fuera de Norteamérica | |||||||||
| Voltaje del Tubo | 40-125kV, 1kV Step (Opcional 150kV) | 40-150kV, 1kV Step | 40-125kV, 1kV Step (Opcional 150kV) | |||||||
| Corriente del Tubo (mA) | 10 a 400mA | 10 a 500mA | 10 a 640mA | 10 a 800mA | 10 a 1000mA | 10 a 400mA | 10 a 500mA | 10 a 400mA | 10 a 500mA | 10 a 640mA |
| Rango de Tiempo | 1ms a 10s | |||||||||
| Rango mAs | 0.1 a 500mAs (Opcional hasta 1,000mAs) | 0.1 a 500mAs | 0.1 a 500mAs (Opcional hasta 1,000mAs) | |||||||
| Alimentación del Rotor | Baja Velocidad, Doble Velocidad (Opción para 3Ø) | Doble Velocidad | Baja Velocidad (Opcional Freno LSS) | |||||||
Especificaciones Comunes Adicionales para la Serie GXR-SD
- Reproducibilidad (Coeficiente de Variación): kV<0.005, Tiempo<0.005, mAs<0.01
- Precisión: kV<±(1%+1kV), mA<±(3%+1mA), Tiempo<±(1%+0.5ms), mAs<±(3%+0.1mAs)
- Linealidad (Coeficiente de Linealidad): <0.01: CL=(X1-X2)/(X1+X2), donde X es mR/mAs
- Detector Plano Digital (Flat Panel Detector):
- Centelleador: DRZ o CsI
- Tamaño: 17×17 o 17×14 pulgadas
- Para Sistema 1D: Tipo inalámbrico
- Para Sistema 2D: 2 detectores fijos, o 1 detector fijo en WBS y 1 detector inalámbrico en mesa
- Opciones de Mesa: PDT-1, PBT-4, PBT-6
- Opciones de Bucky Mural (WBS): WBS, WBS-TM, WBS-TA (con inclinación automática)
- Opciones de Estativo de Tubo: TS-FC2, TS-FC4, TS-FC6, TS-FM6, TS-CSA, TS-CSE
- Opciones de Tubo de Rayos X:
- Tamaño Punto Focal: 1.0/2.0mm, 0.6/1.5mm, 0.6/1.2mm
- Unidad de Calor Anódica: 140, 150, 200, 230, 300, 400, 600kHU
- Opciones Generales del Sistema: AEC (Control Automático de Exposición), Medidor DAP (Producto Dosis-Área), sincronización vertical del tubo, seguimiento automático del bucky de mesa, soportes laterales para chasis, soporte externo para chasis en WBS, Láser de Línea, Agarraderas (tablero, WBS, overhead), Interruptor electromagnético para rotación del estativo del tubo (FC o FM).
